LED背光源結構
led背光源結構
led背光源結構示意圖

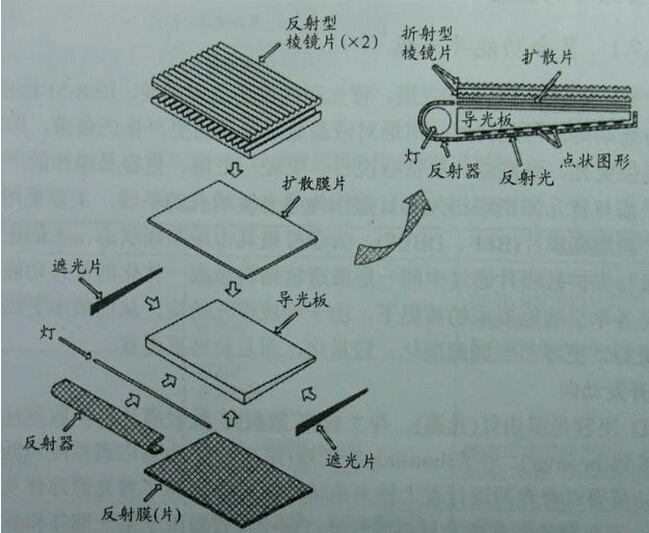

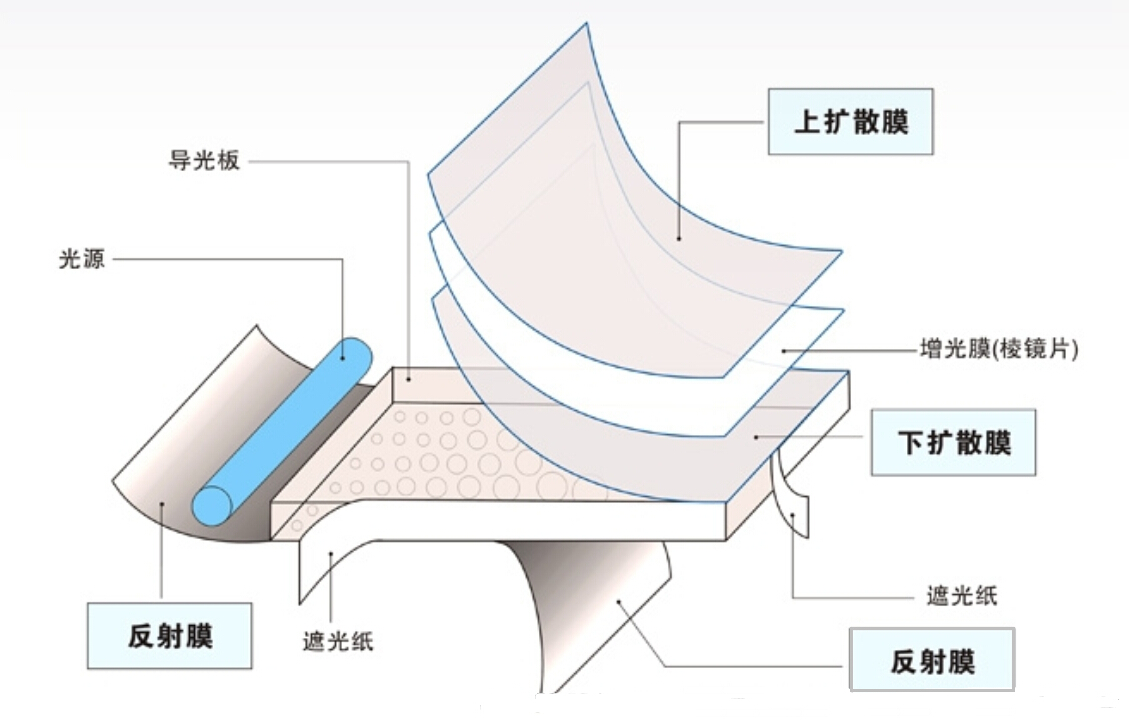

從上圖可知，LED背光源的制造，是從由丙烯酸樹脂制作導光板開始，然后在導光板上制作使光散射的白色點圖案，而后貼附反射膜片、擴散片、棱鏡膜片等光學膜片，并進行組裝，之后裝配LED燈光反射器等，組裝完成背光源。
led背光源導光板結構及原理
led背光源導光板原理

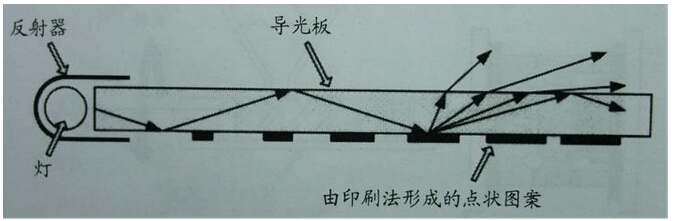

如上圖所示，LED貼片燈背光源需要將貼片燈發出的光，在導光板內全反射的同時向前傳播，導光板底部的反射點圖形有規律變化，入射角小于全反射角的部分光能從導光板上表面射出，將線光源變?yōu)槊婀庠?/span>
led背光板導光板原理

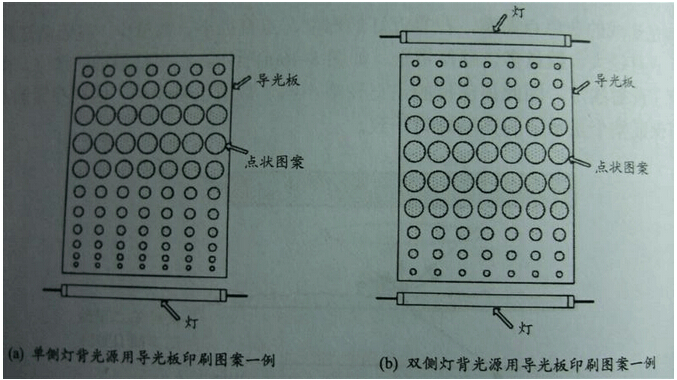

如上圖所示，導光板底部的反射點，由絲網印刷法形成的白色點圖案，在靠近燈的部位，點直徑小、數量少；在遠離燈的部位，點直徑大、數量多；而在離燈最遠的部位，由于設置了反射膜片，因此點直徑略小些，數量也略少些。如此設置，保證整個顯示屏亮度均勻一致。
（1）射出成形開始之前，首先打開模具，并保持一定間隙。
（2）向模具中注入樹脂填充。
（3）伴隨填充，模具內的壓力升高，伴隨定位桿的伸長，模具打開的間隙變大。
（4）樹脂填充完畢之前，在模具腔內填充樹脂，經探測證實填滿之后，高速加壓。
（5）樹脂填充之后，在保壓的同時進行階梯壓力控制。
（6）在冷卻完成之前，一直保持最終壓力，冷卻完畢則制成導光板。
led背光源增光片結構及原理
增光片用來提高屏幕亮度，分為折射型增光片（向上設置棱鏡）和全反射型增光片（向下設置棱鏡）兩種。折射型增光片是將可塑性樹脂膜片在高壓下轉印而成。
led增光片原理1
如上圖所示，折射型膜片的頂角是90度，上下兩塊相互正合使用。為產生偏角效應，在其下部設置下擴散膜片（簡稱擴散片），進一步還要設置導光板、反射膜片等；還要在導光板下印刷白色點圖案。利用該圖案的散射效果，產生大約60度的出射光束，再利用下擴散片的散射折射效果，變?yōu)?0度的出射光束，進一步由折射型增光片，使光束法線方向射向顯示屏。這樣，由相互正交的兩塊增光片，將光面上的各成分向法線方向集中，從而提高亮度。這種機制，由于存在Fresnel反射損失和光的吸收損失，光的利用率有所降低。
全反射型增光片是在聚酯（polyester）膜片上利用紫外線硬化型樹脂，轉寫為增光片的形狀而形成的。
led背光源增光片

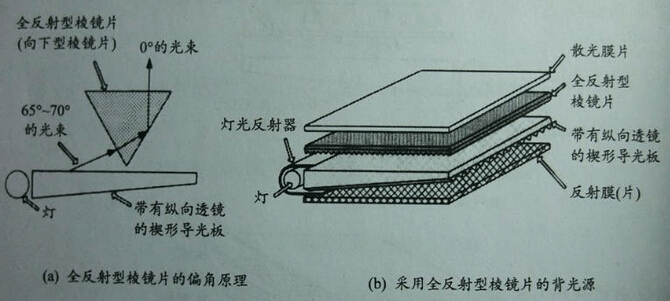

如上圖所示此種棱鏡膜的頂角為60-70度，同擴散膜片、帶有透鏡的導光板、反射膜片等組合使用。對于65-70度由導光板出射的光束，全反射效果使其法線方向射入顯示屏。與折射型增光片相比，所使用的部件和材料較少，而且由于利用了光的全反射，F(xiàn)resnel反射損失和光的吸收損失較小，使光的利用率提高。
led背光源反射膜結構及原理
LED背光源反射膜片通常設置于導光板的底部，用于使光向?qū)Ч獍鍍?nèi)部反射以減少行進光的衰減；而位于燈管周圍的反射膜，則是為了高效率地取出燈光。
led背光源擴散膜結構及原理
擴散膜片又稱散光膜片，用于增加光的擴散、防止顯示斑駁、提高液晶屏亮度。制作方法有的是使PET（poly ethylent terephthalate 聚酯）膜片表面粗糙化，有的則是在PET表面封入。
